طراحی محافظ آتش برای ذخیره سازی LNG

اطلاعات پایه
محل منبع: چین
نام تجاری: coosai
گواهی: API6D, ISO 9001
شماره مدل: Q41,47F/Y, Z40Y, H76Y
مقدار حداقل تعداد سفارش: 1 مجموعه
جزئیات بسته بندی: جعبه چوبی
اطلاعات تکمیلی
مواد: SS 316 ساختار: توپ، دروازه، والف کريوجنيک توپ
استاندارد یا غیر استاندارد: استاندارد قدرت: دستي، هیدرولیک، پنوماتیک، الکتريکي، اپراتور دنده
درخواست: عمومی، سیال خورنده، وضعیت برودتی، گاز ارتباط: فلنج، جوش داده شده
استاندارد: API,DIN,RJT,BS 5351 نوع سوپاپ: شیر توپی برودتی
فشار: فشار متوسط، فشار بالا، فشار پایین
برجسته:

دریچه های کریوجنیک dn600,دریچه ی کریوجنیک 2500 پوند

,

2500lb cryogenic valve


توضیحات محصول

دریچه دریچه ی کریوجنیک -198 درجه C





خلاصه فنی



محدوده Szie: 1/4 "~ 24" ((DN6 ~ DN600)



محدوده فشار: 150LB ~ 2500LB، PN10 ~ PN64



کاربرد: کارخانه های جداسازی هوا، ذخیره سازی و توزیع LNG، حمل و نقل LNG، اکسیژن مایع و گازی برای تولید فولاد، و غیره.



سری در محدوده: سوراخ استاندارد، سوراخ کاهش یافته؛ شیر توپ، شیر دروازه، شیر چک، شیر کره، و غیره.



محدوده دما: -196 درجه سانتیگراد



استانداردها: API 6D، API 607 برای طراحی ایمن آتش، API600 / API603 برای دریچه دریچه، BS 1873، BS1868، و غیره.



مواد: فولاد ضد زنگ آستنیتیک، ASTM A351، ASTM A182، و غیره



عملکرد: اهرم / چرخ دست یا دنده کار، پنوماتیک یا الکتریکی. و غیره



اتصالات آخر: RF، RTJ، FF، Butt Welded، Butt Welded Extended، و غیره.





تعریف کریوجنیک

قطعات با دمای پایین در تانک نیتروژن مایع برای مدت زمان مشخصی عایق بندی می شوند تا به دلیل تفاوت های دمایی و تغییرات متالوگرافیک ناشی از تغییر شکل،که زمانی افزایش می یابد که عملکرد مهر و موم شیر دمای پایین روش پردازش.

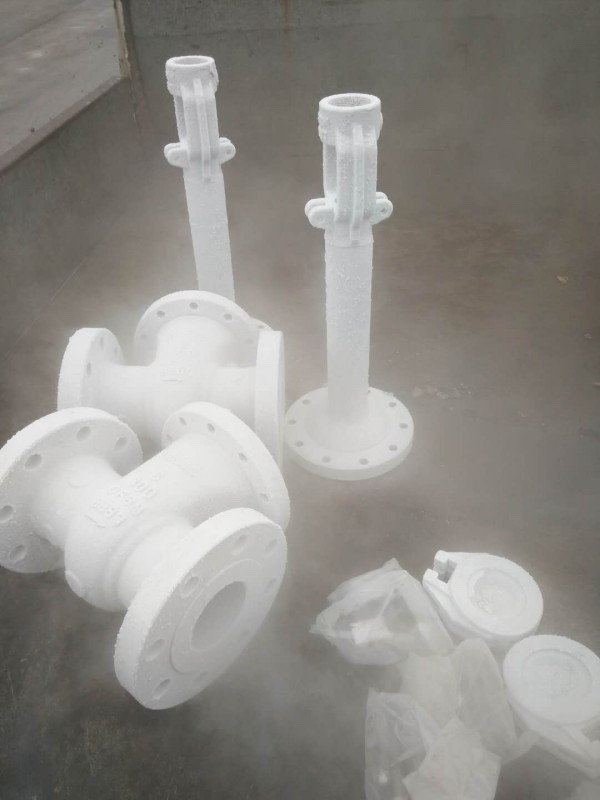

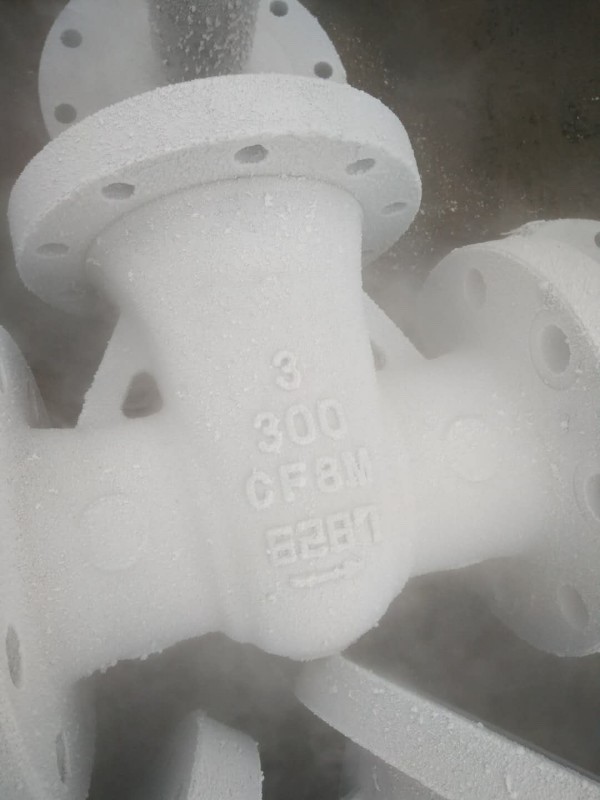

روش کریوجنیک: قطعات مورد پردازش را در مخزن نیتروژن مایع برای خنک کردن خیس کنید، هنگامی که دمای قطعات به درجه 196 درجه سانتیگراد برسد، عایق بندی را 1 ~ 2 ساعت آغاز کنید.سپس کارتونی درمان طبیعی را به دمای اتاق بردارید.دو بار چرخه را تکرار کنید.



فولاد ضد زنگ آستنیتیک در دمای انتقال مارتنسیتیکبخشی از austenite به تغییر martensite که باعث می شود حجم بخشی از تغییر شکل یک دلیل مهم برای نشت سطح مهر و موم استعلاوه بر این، به عنوان درجه حرارت کاهش می یابد قطعات تولید کوچک شدن و استرس حرارتی ناشی از شیر قطعات نامنظم از تغییر شکل ناشی از نشت کم نیز یکی از دلایل است.قبل از تکمیل قطعات (e.به عنوان مثال ، خیس کردن سطح مهر و موم) در قسمت های اصلی مانند: بدن شیر ، پوشش شیر ، صفحه (دیسک) ، اتصال دریچه شیر ، به عنوان مثال در زیر دمای کار درمان کریوجنیک.



به عنوان یک قاعده کلی، استفاده از شیر پایین 101C، قبل از پایان بخش اصلی برای کریوجنیک. اما اگر کاربر نیاز دارد، بالاتر از 101.C دمای کار قطعات شیر برای کریوجنیک.







طراحی محافظ آتش برای ذخیره سازی LNG 0

طراحی محافظ آتش برای ذخیره سازی LNG 1

طراحی محافظ آتش برای ذخیره سازی LNG 2

طراحی محافظ آتش برای ذخیره سازی LNG 3

طراحی محافظ آتش برای ذخیره سازی LNG 4



طراحی محافظ آتش برای ذخیره سازی LNG 5

طراحی محافظ آتش برای ذخیره سازی LNG 6

طراحی محافظ آتش برای ذخیره سازی LNG 7

طراحی محافظ آتش برای ذخیره سازی LNG 8

طراحی محافظ آتش برای ذخیره سازی LNG 9

طراحی محافظ آتش برای ذخیره سازی LNG 10
